Systeemkeuze

Kathodische bescherming op een pijpleiding of betonstructuur kan via twee mogelijke systemen worden aangebracht en is vastgelegd in de vorm van een norm (NEN12954):



GALVANISCHE ANODE

OPGEDRUKTE STROOM



Aan de hand van een voorafgaande studie zal blijken welke van deze twee systemen in aanmerking kan komen voor uw specifieke behoefte.

Anodes

GRAVO werkt met anodes van De Nora en biedt diverse soorten aan.



WAAROM ANODES VAN DE NORA?

  • De gepatenteerde LIDA®-coatings werken in modder, grond-, zoet- of zoutwater
  • Zeer hoge chemische stabiliteit, zelfs in omgevingen met zeer lage pH-waarden.
  • Niet beïnvloed door de productie van chloor.



WELKE ANODES BIEDEN WE AAN?

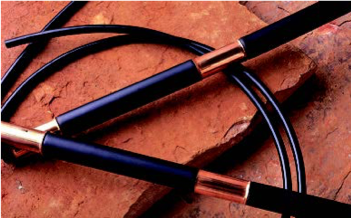

DE TUBULAR ANODES VAN DE NORA

  • Verlaagt drastisch de kabelkost
  • Verlaagt de installatiekost
  • Lagere kost per Ah
  • Constant een lage weerstandswaarde



Gebruik:

  • Diep, ondiep, verticaal, horizontaal of open put anodebedden
  • Modder, grond-, zoet- of zoutwater



DE NORA LIDA GRID ANODES

is een reeks gemengde metaaloxide lintanodes die geïnstalleerd worden in sleuven in het betonoppervlak of op de wapeningsstaven van nieuwbouw woningen.



  • 110 mA / m2 stroomsterkte
  • 100 jaar levensduur
  • Verkrijgbaar in breedtes van 10, 13, 15, 20 en 25 mm
  • Gelijkmatige stroomverdeling
  • Gemakkelijk te installeren

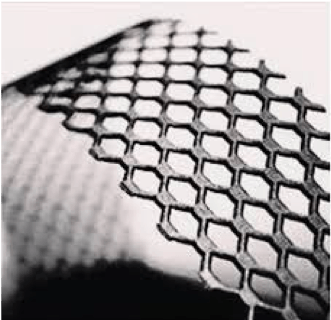

DE NORA LIDA NET ANODES

Lida Net Mesh is een bereik van gemengde metaaloxide-maasanodes die aan het betonoppervlak zijn bevestigd en vervolgens zijn bedekt met spuitbeton of een betonnen deklaag.



  • 110 mA / m2 stroomsterkte
  • 100 jaar levensduur
  • Verkrijgbaar in 3 stroomdichtheden (20, 30 en 40 mA / m2 beton)
  • Sommige maten zijn speciaal op bestelling
  • Snelle installatie ongeacht het weer of uithardingstijden van    chemicaliën
  • Gelijkmatige stroomverdeling
  • Het maaspatroon biedt een uniforme beschermingsstroom voor het gewapend beton
  • Verwachte levensduur tot 100 jaar

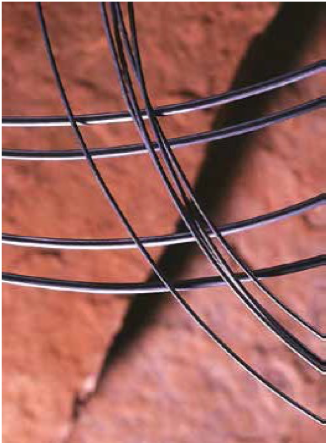

DE NORA LIDA WIRE ANODES.

Lida Wire Anodes zijn titanium draadanodes met een metaaloxide coating (MMO). Het gemengde metaaloxide is een kristallijne, elektrisch geleidende coating dat het titanium activeert als anode.



Beschikbaar in verschillende maten:

  • 1,5 mm
  • 3 mm



Gebruik:

  • Canister anodes
  • Horizontale anodebed
  • Verticaal anodebed

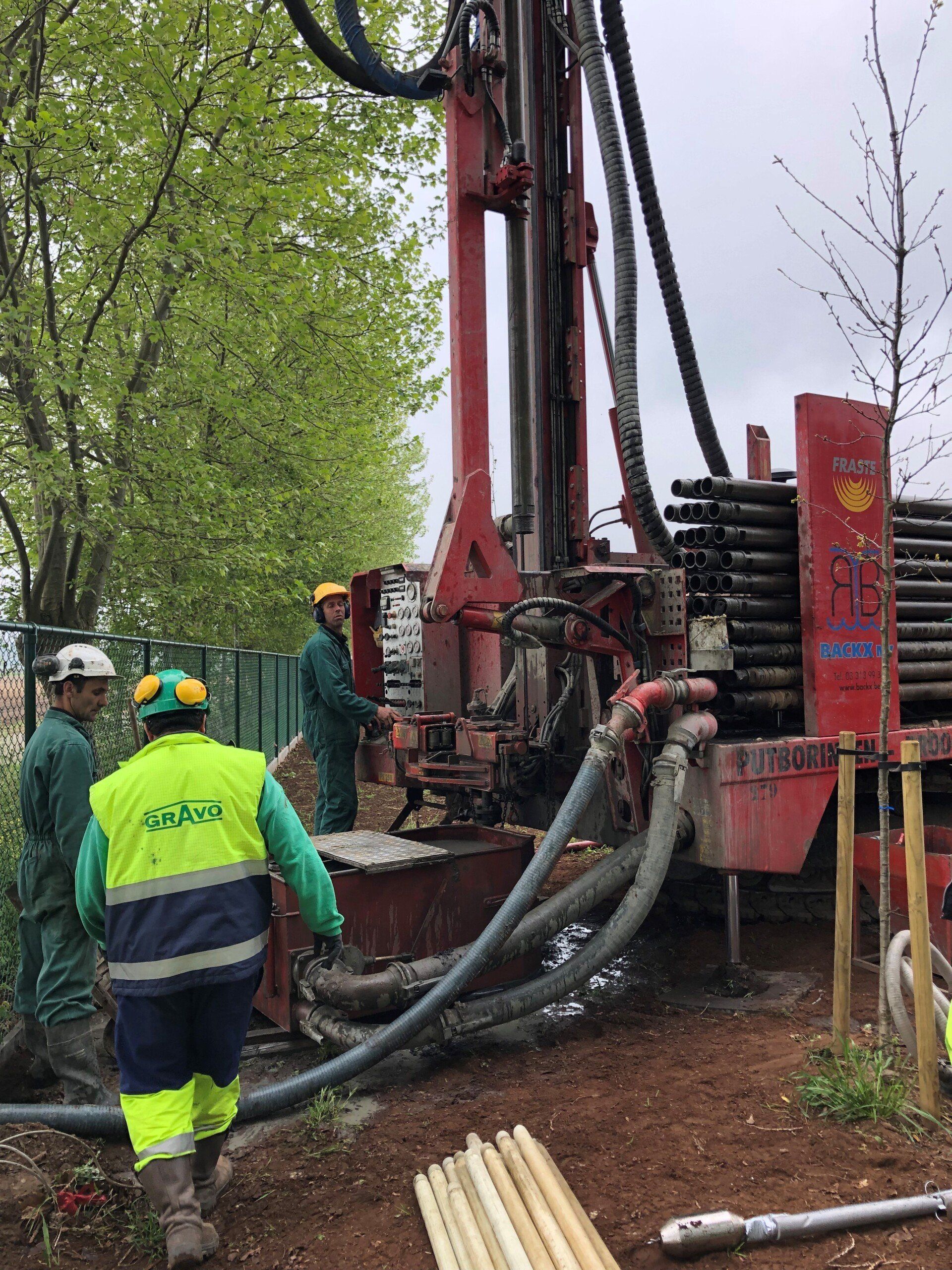

Anodeboringen


Door de jaren heen heeft GRAVO een techniek ontwikkeld voor diepteboringen. Hierbij gebeuren boringen tot 100 meter diep in een gesloten circuit waardoor het water steeds herbruikt wordt in plaats van geloosd.

Bij elke boring wordt veiligheid vooropgesteld en weet ons personeel perfect te handelen in elke situatie. Voor alle werkzaamheden wordt door ons administratief personeel elke vergunning en KLIP/KLIM melding gronding en correct aangevraagd bij de nodige instantie.

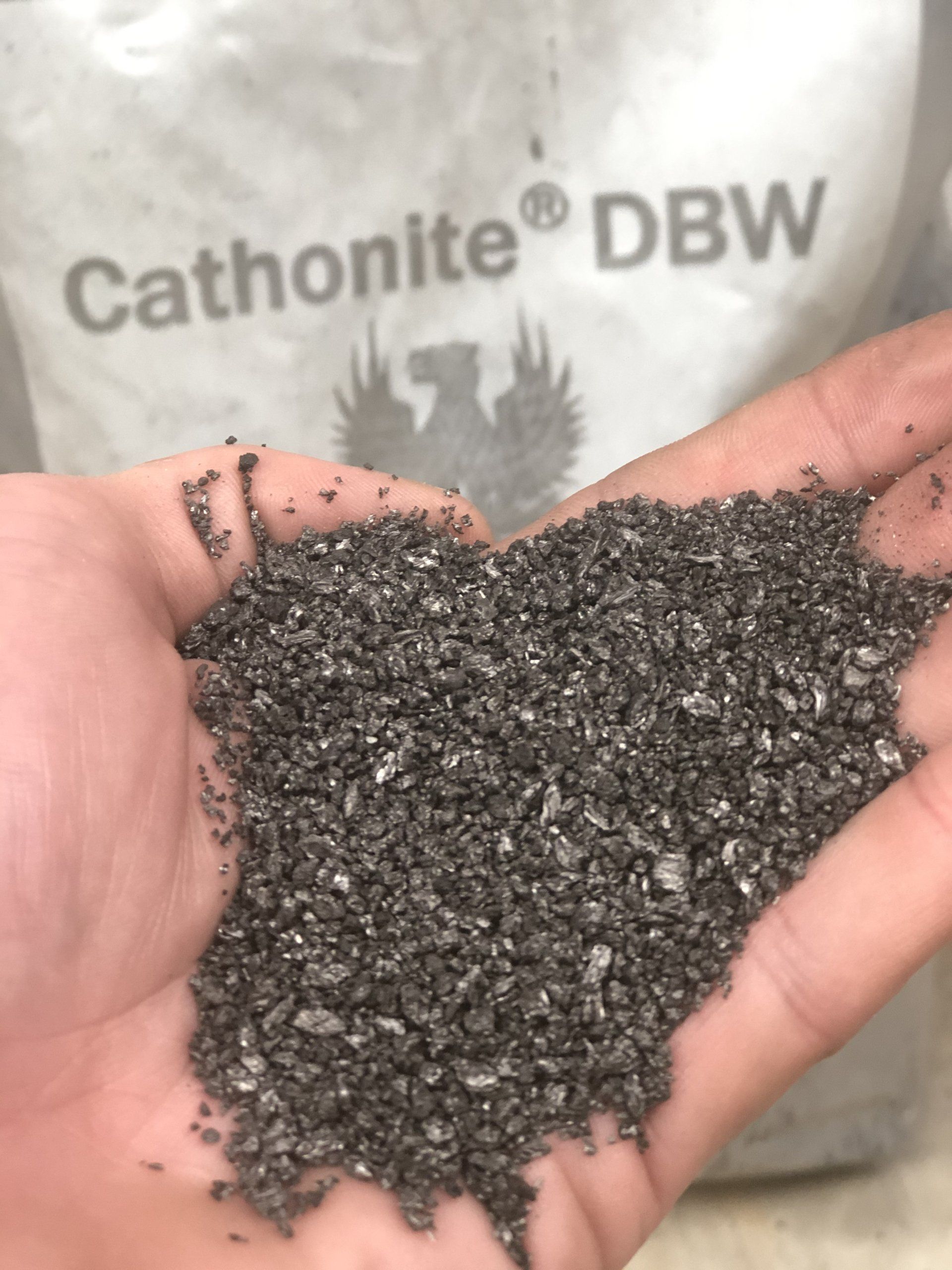

Backfill  cokes



Om de levensduur van de anodes aanzienlijk te verlengen maakt GRAVO gebruik van één van de hoogwaardigste cokes op de markt. De cathonite DB met korrels groter dan 1mm zorgen voor een betere spreidingsweerstand van de anode waardoor de anode haar stroom beter en efficiënter kan afgeven aan de bodem.

Fixed carbon

Typical % 99,00  - Specs %  98,20 min.

Ash

Typical %  0,400 - Specs % 0,700 max

Volatile Matter

Typical % 0,400 - Specs %  0,600 max

Moistur

Typical % 0,200 - Specs % 0,500 max


A surfactant can be added to assist in 'deep bore hole' applications (Cathonite DBW)

Size Grading (mm)

Nominally 1-3

Bulk Density 750-900 Kg/m3 - Resistivity <0,15 Ω x cm

10% max <0,71

5% max >3,15


Bags of 25kg, shrink-wrapped on pallets.

Alternative packaging and delivery arrangements are available.

Extensive stocks allow prompt response to customer’s requirements.

We certify that this material will be manufactured and tested in accordance with the company’s quality system which complies with BS EN ISO 9001:2008, and DIN EN 10204.
